概述

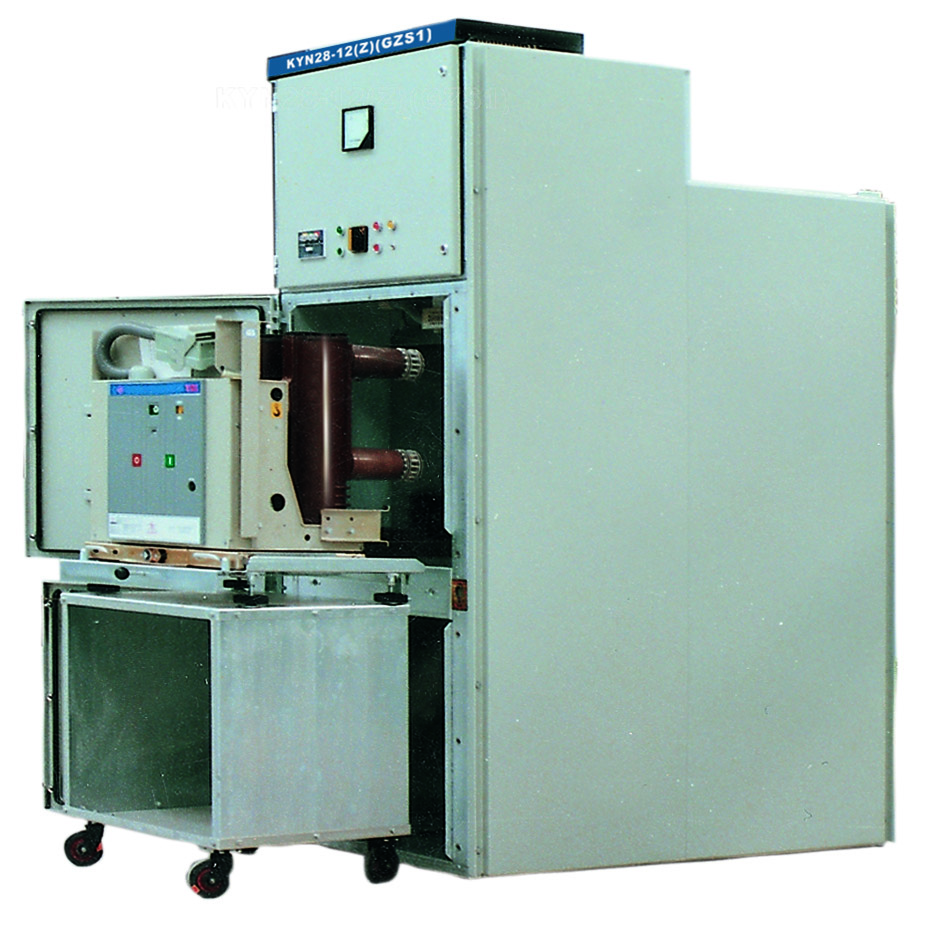

KYN28-12（Z）金屬鎧裝封閉移開式開關設備，用于3.6～12kV三相交流50～60Hz系統接受和分配電能。該產品分標準開關柜和高原型開關柜兩種；已廣泛服務于國家電網、電力工程、鋼鐵冶金、石油化工、軌道交通運輸、能源水利、新能源等領域，暢銷國內30多個?。ㄖ陛犑小⒆灾螀^(qū)），并出口到馬來西亞、柬埔寨、越南、伊朗、埃及、孟加拉、坦桑尼亞、菲律賓、伊拉克、剛果（金）、哈薩克斯坦等國家。
產品特點
u KYN28-12開關柜完全金屬鎧裝及金屬封閉結構；
u 開關柜各隔室之間各自獨立；
u 快速合閘接地開關用于接地；
u KYN28-12開關柜可在柜門關閉的情況下進行斷路器分合、推進/移出，接地開關分合等；
u 可靠的五防連鎖裝置，有效防止誤操作和誤入帶電間隔；
u KYN28-12開關柜的門板觀察窗可觀察斷路器分合閘狀態、手車位置、儲能狀態以及接地開關的分合狀態；
u KYN28-12開關柜擁有便捷的維護方式；
u KYN28-12開關柜殼體嚴密封閉，可防止污穢物及小動物進入；
u KYN28-12開關柜的手車具有良好的互換性；
u KYN28-12開關柜裝配自動化生產線，綠色環保；
u 可靠墻安裝，采用前檢修模式，節省空間。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630、1250、2500、3150、4000、5000 |
4 |
斷路器額定短路開斷電流 |
kA |
20、25、31.5、40、50 |
5 |
額定短路關合電流 |
kA |
50、63、80、100、125 |
6 |
額定短時耐受電流 |
kA |
20、25、31.5、40、50 |
7 |
額定峰值耐受電流 |
kA |
50、63、80、100、125 |
8 |
額定短路持續時間 |
s |
4 |
9 |
額定 絕緣 水平 |
1min工頻耐受電壓 |
相對地/相間 |
kV |
42 |
斷口間 |
48 |
雷電沖擊耐受電壓 |
相對地/相間 |
kV |
75 |
斷口間 |
85 |
10 |
外形尺寸（寬X高X深） |
mm |
800（1000）x2360x1500（1800）（2100） |
