概述

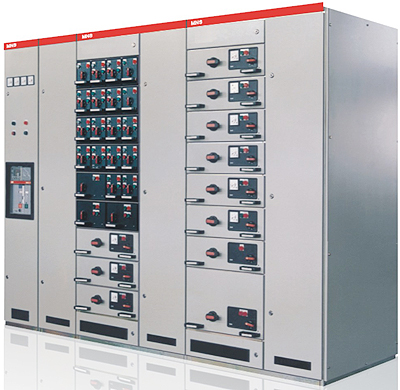

MNS型低壓抽出式開關柜是一種用標準模件由工廠組裝的組合式低壓成套開關設備，適用于發電廠、石油化工、冶金、紡織、高層建筑等行業低壓配電系統，作為三相交流50/60Hz、額定工作電壓660V及以下的供配電系統中配電和電動機控制等使用的低壓成套裝置。
產品特點
u 具有更多優越性，其技術水平達到國際先進水平；
u 設計緊湊，功能單元系列化，能以較小的空間能容納較多的功能單元；
u 功能單元相互獨立，不因某一單元的故障影響其它單元，保證供電可靠性；
u 采用標準模塊設計，結構通用性強，組裝靈活，以25mm為模數的C型材能滿足多種功能單元組合；
u 采用高強度阻燃性工程塑料組件，有效加強防護安全性能；
u 裝配便捷：不需要特殊復雜工具；
u 維修方便，不停電情況下實現抽屜單元的檢修。
主要技術參數
序號 |
名 稱 |
單位 |
數 據 |
1 |
額定絕緣電壓 |
V |
690、1000 |
2 |
額定工作電壓 |
V |
380，660 |
3 |
主母線最大工作電流 |
A |
4000 |
4 |
主母線短時（1s）耐受電流（有效值） |
kA |
100 |
5 |
主母線短時峰值電流（最大值） |
kA |
250 |
6 |
配電母線(垂直母線)最大工作電流 |
A |
1000 |
7 |
配電母線(垂直母線)短時峰值電流（最大值） |
kA |
標準型 90，加強型 130 |
8 |
防護等級 |
\ |
IP30，IP40 |
