概述

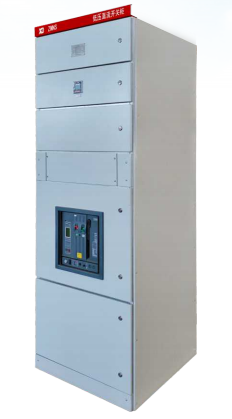

ZMNS低壓直流開關柜是一種用標準模件由工廠組裝的新一代低壓直流開關柜，適用于DC750V及以下的直流供電系統，主要用于新能源、數據中心、軌道交通等直流領域。
使用環境
a. 周圍空氣溫度：-5℃～＋40℃；
b. 海拔：海拔不超過2000m；
c. 相對濕度：日平均值不超過95%，月平均值不超過90%；
d. 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃性氣體、蒸氣或鹽霧的污染，環境污穢等級不高于Ⅲ級。
產品特點
◆ 采用抽出式直流斷路器，結構緊湊、可靠性高，適用性強；
◆ 柜體骨架采用模數25mm的C型材栓接而成，結構牢靠，各種用途可擴展；
◆ 多種母線系統可滿足各種不同用戶的使用要求；
◆ 柜體母線可根據用戶需求柜頂布置或柜后布置；
◆ 模塊化設計，方便用戶檢修；
◆ 開關柜后門板上設有風機及風道，柜內自下而上形成完整的風道可確保柜內元器件散熱；
◆ 二次回路采用霍爾傳感器技術檢測直流回路各項技術參數，可滿足各種模擬量、數字量的輸出；
◆ 柜體防護等級可達到IP41；
◆ 國內首家工頻耐受電壓試驗按最高標準DC3820V一次性通過試驗；
◆ 產品在設計、制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
項 目 |
單位 |
參數 |
1 |
額定電壓 |
V |
DC750 |
2 |
額定電流 |
A |
3200 |
3 |
1min直流耐壓 |
極對地 |
kV |
3.82 |
極間 |
4 |
雷電沖擊耐受電壓(1.2/50μs) |
極對地 |
kV |
14.8 |
極間 |
5 |
額定短時耐受電流 |
主回路 1s |
kA |
50 |
6 |
額定峰值耐受電流 |
主回路 |
kA |
50 |
7 |
斷路器額定短路開斷電流 |
kA |
50 |
8 |
斷路器額定操作循環 |
每小時10次 |
9 |
斷路器機械壽命 |
次 |
10000 |
10 |
外殼防護等級 |
/ |
IP41 |
11 |
分、合閘裝置和輔助回路的額定電源電壓(Ua) |
V |
DC220 |
|
|
|
|
|
|
