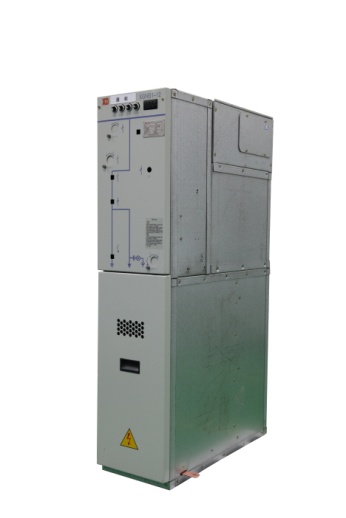

XGNG1-12箱型固定式固體絕緣交流金屬封閉開關設備
概述
XGNG1-12系列固體絕緣環網柜是一種中壓二次配電開關設備，具有良好的絕緣性能和安全性能，可使用高海拔、重污穢、有凝露等場所，作為分合負荷電流、過載電流及短路電流之用。
產品特點
u 分相絕緣模塊結構；
u 真空滅弧室作為開斷元件；
u 直動式隔離開關；
u 具有關合能力的直動式接地開關；
u 熔斷器安裝在環氧熔斷器筒中，配有接地開關；
u 進出線采用標準T型外錐電纜；
u 主母線采用插接式固體絕緣母線；
u 絕緣模塊的空腔內充有干燥的壓縮空氣；
u 產品外形尺寸（寬×深×高mm）：375×960×1685（負荷開關柜、斷路器柜）
420×960×1685（組合電器柜）。
主要技術參數
序號 |
項 目 |
單位 |
參數 |
負荷開關 |
組合電器 |
斷路器 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630 |
125 |
630 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
42 |
隔離斷口 |
48 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
75 |
隔離斷口 |
85 |
6 |
額定短時電流 （有效值） |
主回路 4s |
kA |
20 |
接地開關 2s |
接地連接回路 2s |
kA |
17.4 |
7 |
額定峰值耐受電流(峰值） |
主回路 |
kA |
50 |
接地開關 |
接地連接回路 |
kA |
43.5 |
8 |
額定短路關合電流(峰值） |
主開關開關 |
kA |
50 |
80 |
50 |
接地開關 |
50 |
9 |
負荷開關額定有功負載開斷電流 |
A |
630 |
/ |
/ |
10 |
負荷開關額定閉環開斷電流 |
A |
630 |
/ |
/ |
11 |
負荷開關5%額定有功負載開斷電流 |
A |
31.5 |
/ |
/ |
12 |
額定電纜充電開斷電流 |
A |
10 |
|
25 |
13 |
組合電器額定短路開斷電流 |
kA |
/ |
31.5 |
/ |
14 |
組合電器額定短路關合電流 |
kA |
/ |
80 |
/ |
15 |
機械壽命 |
主開關 |
次 |
5000（負荷開關） |
10000斷路器 5000隔離開關 |
接地開關 |
次 |
3000 |
16 |
分、合閘裝置和輔助回路的額定電源電壓(Ua) |
V |
DC110, DC220，AC220 |
|
|
|
|
|
|
|
|
